전자제품용 정전기 방지 열가소성 포장재에 대해 무엇을 알아야 합니까?

ESD 포장은 무엇을 제어해야 합니까?

전자제품 포장은 부품 주변 처리 시스템의 일부 역할을 합니다. 해당 구성 요소가 정전기에 민감한 경우 트레이는 물리적 구성 외에도 예측 가능한 전기적 동작을 제공해야 합니다. 이것이 바로 ESD 패키징이 외관만 고려하기보다는 측정 가능한 재료와 표면 특성을 통해 지정되어야 하는 이유입니다.

정전기는 다양한 재료 간의 접촉 및 분리, 취급 중 움직임, 마찰 및 기타 일반적인 제조 활동을 통해 발생할 수 있습니다. 민감한 구성 요소는 최종 조립 전에 여러 단계를 거칠 수 있으므로 포장을 여러 번 개봉하고 옮기고 쌓고 재사용할 수 있습니다. 각 단계에서는 포장이 적절하게 설계되지 않은 경우 제어되지 않은 정전기 조건이 발생할 수 있습니다.

포장 구조도 제품 이동에 영향을 미칩니다. 전용 공동이 있는 트레이는 개별 구성 요소를 분리된 상태로 유지하고 인접한 부품 간의 불필요한 접촉을 줄일 수 있습니다. 커넥터, 센서, PCB 관련 부품 및 기타 정밀 제품의 경우 제어된 위치 지정을 통해 수동 및 생산 라인 처리를 보다 질서 있게 만들 수 있습니다.

효과적인 전자 패키징은 정전기 제어와 물리적 구성을 결합합니다. 두 기능 모두 분리된 기능으로 취급되어서는 안 됩니다.

모든 전자 부품이 동일한 감도나 취급 요구 사항을 갖고 있는 것은 아니라는 점을 이해하는 것도 중요합니다. 반도체 패키지, 커넥터, 센서, 광학 모듈 및 조립된 회로 기판은 무게, 모양, 노출 표면 및 프로세스 환경이 다를 수 있습니다. 따라서 하나의 범용 트레이 구조에 의존하기보다는 실제 제품을 중심으로 포장을 개발해야 합니다.

• 정의된 ESD 동작:전기적 특성은 구성 요소 및 프로세스 요구 사항에 따라 지정되어야 합니다.
• 안정적인 위치 지정:개별 공동은 취급 중에 원치 않는 움직임을 제한할 수 있습니다.
• 적절한 구조:벽 두께, 깊이 및 형상이 실제 제품과 일치해야 합니다.
• 프로세스 호환성:스태킹, 네스팅, 검사 및 라인측 처리는 처음부터 고려해야 합니다.

다양한 ESD 응용 분야에 적합한 열가소성 플라스틱은 무엇입니까?

열가소성 수지 선택은 전기적 동작 이상의 영향을 미칩니다. 또한 강성, 내충격성, 유연성, 투명성, 온도 거동, 외관 및 성형 특성을 결정합니다. 전자 트레이의 경우 하나의 바람직한 기능을 제공하는 재료가 다른 영역에서는 한계를 초래할 수 있으므로 이러한 특성을 함께 고려해야 합니다.

반복취급용 PP

PP는 트레이에 굽힘 피로 저항성, 낙하 저항성, 온도 저항성이 모두 필요한 경우에 유용합니다. 이러한 특성은 트레이가 반복적으로 로드, 전송, 적재 또는 생산 영역으로 반환될 수 있는 응용 분야와 관련이 있습니다.

SMT 환경에는 프로세스 단계 간 빈번한 처리 및 조직화된 이동이 포함될 수 있습니다. 포장이 정의된 정전기 특성을 유지하면서 반복 사용을 허용해야 하는 경우 PP 기반 구조를 고려할 수 있습니다.

투명성과 강성을 위한 애완 동물

애완 동물는 높은 투명성과 우수한 경도를 제공하므로 부품 검사 및 제품 가시성이 중요한 곳에 유용합니다. 투명한 트레이를 사용하면 작업자가 각 항목을 해당 위치에서 제거하지 않고도 구성 요소 배열을 더 쉽게 식별할 수 있습니다.

가시성은 검사 중심의 워크플로도 지원할 수 있습니다. 포장 개념을 통해 작업자가 제품을 직접 볼 수 있으면 트레이를 통해 구성 요소를 명확하게 볼 수 있는 동시에 정리가 가능합니다.

일반 트레이 구조용 추신

추신는 상대적으로 부서지기 쉽고 PET보다 투명도가 다소 낮습니다. 그럼에도 불구하고 전체적인 구조와 취급 환경이 그 특성에 부합하는 범용 전자부품 턴오버 트레이로 고려될 수 있습니다.

올바른 선택은 재료 이름에만 근거해서는 안 됩니다. 실제 부품 중량, 캐비티 크기, 예상 충격, 온도 조건, 투명도 요구 사항 및 의도한 처리 빈도가 모두 선택에 영향을 미칩니다.

실제로 전기적 성능은 기계적 성능과 연결된 상태로 유지되어야 합니다. 트레이는 원하는 저항 범위를 가질 수 있지만 모양, 유연성 또는 온도 동작이 취급 환경과 일치하지 않는 경우에는 여전히 제품에 적합하지 않습니다.

표면 저항은 어떻게 지정해야 합니까?

표면 저항은 포장재의 전기적 동작을 설명하는 측정 가능한 방법을 제공하므로 ESD 포장의 핵심 기술 매개변수 중 하나입니다. 대상 범위는 부품의 ESD 요구 사항과 주변 취급 환경에 따라 선택해야 합니다.

맞춤형 패키징 프로그램은 1.0×10⁴Ω ~ 1.0×1011Ω의 표면 저항을 지정할 수 있습니다. 이 범위는 다양한 정전기 제어 요구 사항을 포괄하지만 범위가 넓다고 해서 하나의 값이 모든 애플리케이션에 자동으로 적합하다는 의미는 아닙니다.

다양한 전자 제조 환경에는 충전 제어, 자재 취급 및 프로세스 통합에 대한 요구 사항이 다를 수 있습니다. 일반적인 부품 교체에 사용되는 트레이는 노출된 전도성 구조가 있는 부품의 민감한 검사, 자동 처리 또는 포장에 사용되는 트레이와 사양이 다를 수 있습니다.

구성 요소 요구 사항으로 시작

첫 번째 질문은 부품 및 취급 공정에 어느 수준의 ESD 제어가 요구되는지입니다. 그런 다음 단순히 일반적으로 사용된다는 이유로 전기 값을 선택하기보다는 해당 요구 사항을 중심으로 패키징 사양을 개발해야 합니다.

완벽한 포장 시스템을 고려하세요

트레이는 포장 환경의 한 요소일 뿐입니다. 외부 상자, 완충재, 분리기, 작업 표면, 취급 장비 및 기타 포장 구성 요소도 제품 주변의 정전기 조건에 영향을 미칠 수 있습니다.

이는 시스템 수준의 사고를 중요하게 만듭니다. 제어된 저항 특성을 가진 트레이는 주변 재료 및 장비의 전기적 동작을 인식하는 처리 프로세스에 여전히 통합되어야 합니다.

저항을 형상과 연결

전기 사양으로 인해 엔지니어가 물리적 보호를 간과해서는 안 됩니다. 캐비티 깊이, 벽 간격 및 위치 지정 구조는 필요한 정전기 기능을 유지하면서 구성 요소를 보호해야 합니다.

• 필요한 저항 범위를 정의합니다.목표 값을 실제 ESD 보호 요구 사항에 연결하십시오.
• 구성 요소를 통제된 위치에 유지하십시오.필요한 곳에 구멍을 사용하고 기능을 찾습니다.
• 전체 처리 환경을 검토합니다.트레이와 상호 작용하는 다른 재료 및 장비를 고려하십시오.
• 완제품 확인:적절한 저항 테스트 장비를 사용하여 지정된 전기적 특성이 달성되었는지 확인하십시오.

측정 가능한 사양은 또한 포장 디자이너, 부품 제조업체 및 생산 팀 간의 의사소통을 더 쉽게 만듭니다. 트레이를 "정전기 방지"로만 설명하는 대신 프로젝트에서는 의도된 저항 범위와 이를 달성하는 데 필요한 재료 구성을 식별할 수 있습니다.

ESD 트레이는 어떻게 설계되어야 합니까?

전기 제어는 설계 문제의 일부일 뿐입니다. 또한 전자 트레이는 구성 요소를 안전하게 고정하고 실용적인 적재 및 하역을 허용하고 취급 장비에 적합해야 하며 쌓기 또는 중첩 요구 사항을 준수해야 합니다.

1. 제품 봉투 정의

구성 요소의 정확한 치수부터 시작하십시오. 길이, 너비, 높이, 직경, 돌출부, 커넥터 위치, 민감한 표면 및 트레이와 접촉해서는 안 되는 모든 영역을 기록하십시오.

불규칙한 전자 어셈블리의 경우 유용한 설계 정보에는 하나의 전체 크기가 아닌 여러 단면 치수가 포함될 수 있습니다. 이는 돌출된 구성 요소가 있는 커넥터, 센서 및 PCB 어셈블리에 특히 중요할 수 있습니다.

2. 제품 주변에 공간을 만듭니다.

전용 캐비티는 각 부품의 위치를 ​​제어하는 ​​동시에 인접한 구성요소를 분리할 수 있습니다. 캐비티 기하학적 구조는 유지력과 접근성의 균형을 맞춰야 합니다. 지나치게 느슨한 위치 지정은 움직임을 허용할 수 있는 반면, 지나치게 제한적인 형상은 로드 및 언로드를 어렵게 만들 수 있습니다.

3. 벽 두께 고려

벽 두께는 트레이 강성, 무게 및 성형 동작에 영향을 미칩니다. 큰 구멍과 깊은 구조의 경우 열성형 중 재료 분포를 신중하게 고려해야 합니다. 따라서 두께는 성형 방향 및 최종 트레이 형상과 함께 평가되어야 합니다.

4. 스태킹 또는 네스팅 기능 추가

재사용 가능한 전자 트레이는 적재할 때 쌓아야 하고 비어 있을 때 중첩되어야 하는 경우가 많습니다. 이러한 기능은 보관 복잡성을 줄이고 취급 효율성을 향상시킬 수 있지만, 쌓인 트레이가 안정적으로 유지되고 캐비티가 서로 간섭하지 않도록 기하학적 구조를 설계해야 합니다.

5. 민감한 표면 보호

구성 요소에는 제어된 접촉이 필요한 노출된 하우징, 커넥터, 렌즈, 핀 또는 마감 표면이 있을 수 있습니다. 필요한 경우 트레이를 보호용 삽입물이나 선별된 쿠션 기능으로 구성하여 제품이 불필요한 표면 접촉 없이 지지되도록 할 수 있습니다.

6. 자동화 처리 계획

전자 공장에서는 카트, 컨베이어 또는 자동 처리 장비를 사용하여 트레이를 수동으로 이동할 수 있습니다. 트레이 구조는 액세스 지점, 적재 높이, 방향 및 적재 방향을 포함하여 의도한 프로세스와 호환되어야 합니다.

따라서 가장 신뢰할 수 있는 트레이 디자인은 응용 분야별로 다릅니다. 제품 자체에 고유한 모양이 있거나 특별한 취급 요구 사항이 있는 경우 고정된 캐비티 패턴에 의존하지 않습니다.

열성형이 전자 트레이에 유용한 이유는 무엇입니까?

열성형은 전자 포장에 맞춤형 구멍, 넓은 표면, 곡선 윤곽 또는 넓은 트레이 크기가 필요한 경우 특히 유용합니다. 가열된 열가소성 시트는 툴링 위에 형성되어 모든 애플리케이션을 작은 표준 형식으로 강요하지 않고도 제품별 구조를 만들 수 있습니다.

구성 요소 포장은 작은 개별 부품부터 대형 어셈블리 및 다중 부품 시스템까지 다양할 수 있기 때문에 이는 전자 제품에 중요합니다. 한 트레이에는 작은 구멍의 그리드가 필요할 수 있고, 다른 트레이에는 더 큰 어셈블리를 위한 깊은 포켓이 필요할 수 있습니다.

대형 포맷 기능

열성형 포장은 실제 트레이 구조 및 생산 요구 사항에 따라 최대 약 1300 × 750 × 740mm 크기로 생산할 수 있습니다. 이러한 광범위한 성형 기능은 포장 시스템이 대규모 어셈블리 또는 여러 제품 영역을 포괄할 때 유용합니다.

맞춤형 캐비티 레이아웃

열성형을 통해 제품 배열 주위에 캐비티 패턴을 개발할 수 있습니다. 개별 캐비티는 구성 요소 치수에 따라 간격을 둘 수 있으며 전체 트레이 공간은 기존 운송 또는 보관 구조에 맞게 조정할 수 있습니다.

개발 유연성

전자제품은 개발과정에서 변경될 수 있습니다. 커넥터 위치, 하우징 치수, PCB 구성 및 액세서리 배열이 모두 수정될 수 있습니다. 유연한 열성형 접근 방식은 맞춤형 툴링과 광범위한 형식의 구조가 필요한 선택된 개발 프로젝트를 지원할 수 있습니다.

재료의 다양성

열성형 공정에서는 PP, PET, PS 및 기타 적합한 열가소성 수지를 고려할 수 있습니다. 이를 통해 트레이의 전기적, 기계적, 시각적 요구 사항을 함께 평가할 수 있습니다.

패키징 기능과의 통합

성형 개념에는 위치 지정 영역, 적층 구조, 개구부 및 기타 기능적 세부 사항이 포함될 수 있습니다. 추가적인 표면 보호가 필요한 경우, 선택한 완충재를 포장 디자인에 통합할 수도 있습니다.

열성형은 복잡한 구성 요소를 일반적인 트레이 형식으로 강제로 만드는 대신 포장 형상이 제품을 밀접하게 따라야 할 때 가장 유용합니다.

제조 공정은 제품 형상, 필요한 전기적 동작, 생산 수량 및 전체 포장 전략에 따라 선택되어야 합니다. 열성형은 모든 전자 포장 응용 분야에 대한 보편적인 해답이 아닌 공정 옵션입니다.

ESD 트레이는 일반적으로 어디에 사용됩니까?

ESD 제어 열성형 트레이는 전자 제품 생산 및 물류의 여러 단계를 지원할 수 있습니다. 정확한 구조는 포장의 용도가 보관, 검사, 생산 라인 이동, 회전 또는 운송인지 여부에 따라 달라집니다.

• 전자 부품:커넥터, 센서, PCB 관련 부품, 반도체 부품 및 기타 정전기에 민감한 제품을 전용 캐비티에 배열할 수 있습니다.
• PCB 처리:임시 보관, 운송 및 생산 라인 이동 중에 회로 기판 및 전자 조립품을 지원할 수 있습니다.
• 정밀 전자 부품:개별 캐비티는 정의된 처리 요구 사항에 따라 구성 요소의 체계적인 위치를 유지하는 데 도움이 될 수 있습니다.
• SMT 제조:재사용 가능한 회전 트레이는 제어된 정전기 동작이 필요한 제조 단계 간 반복적인 이동을 지원할 수 있습니다.
• 광전자공학 부품:지정된 ESD 조건을 갖춘 광통신 및 광전자 어셈블리용으로 패키징을 구성할 수 있습니다.
• 산업용 전자 장비:대형 구성품과 조립품을 보관, 내부 운송 및 제어된 취급을 위해 구성할 수 있습니다.

부품 검사

검사 중심 포장은 체계적인 위치 지정과 구성 요소에 대한 명확한 접근의 이점을 제공합니다. 투명성이 중요한 경우, 트레이 안에 제품이 남아 있는 동안 작업자가 제품을 볼 수 있는 구조로 PET를 고려할 수 있습니다.

SMT 및 생산 라인 회전율

생산 환경에서는 프로세스 단계 간에 트레이 이동이 반복될 수 있습니다. PP는 피로 저항성, 충격 저항성, 온도 거동이 반복 취급 요구 사항과 일치하는 경우 고려될 수 있습니다.

PCB 및 어셈블리 처리

회로 기판 및 어셈블리는 크기가 더 크고 장착 기능이 취약할 수 있습니다. 따라서 트레이 공간은 하중을 견디도록 설계되지 않은 구성 요소와 접촉하지 않고 보드를 지지해야 합니다.

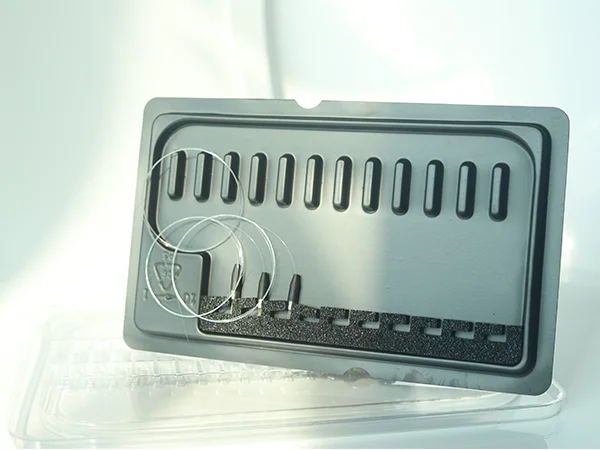

광전자공학 패키징

광통신 부품은 민감한 표면과 정확한 치수를 가질 수 있습니다. 포장 구조는 부품 방향, 접촉 영역, 분리 및 필요한 정전기 특성을 고려해야 합니다.

청결과 제품 보호는 어떻게 함께 작동합니까?

전자제품 패키징은 단지 ESD 제어 장치가 아닙니다. 특히 부품이 제조 과정에서 먼지, 입자 또는 표면 오염에 노출될 경우 청결도 중요할 수 있습니다. 따라서 포장 디자인에서는 정전기적 특성과 트레이의 물리적 청결도를 모두 고려해야 합니다.

깨끗한 생산 환경은 트레이 제조 시 먼지 부착을 제어하는 ​​데 도움이 됩니다. 완성된 트레이가 의도한 전자 응용 분야에 적합하도록 자재 취급, 성형, 트리밍 및 보관을 일관되게 관리해야 합니다.

제어 접촉 영역

모든 구성 요소 표면이 포장에 동일하게 닿아서는 안 됩니다. 일부 제품에는 마감 처리된 미용 표면, 노출된 접점, 광학 표면 또는 민감한 돌출부가 있습니다. 캐비티 설계는 불필요한 접촉을 제한하고 민감한 영역을 구조적 가장자리에서 멀리 유지할 수 있습니다.

적절한 경우 보호 삽입물을 사용하십시오.

선택된 포장 디자인에는 추가적인 부드러운 접촉 층이 필요한 스폰지와 같은 완충재가 포함될 수 있습니다. 이러한 접근 방식은 외관이나 접촉 민감도가 높은 제품의 표면 접촉 및 취급 흔적을 줄이는 데 도움이 될 수 있습니다.

청결한 취급 관행 유지

포장 성능은 생산 후와 생산 중에 일어나는 일에 의해 영향을 받습니다. 깨끗한 보관, 통제된 적재 관행 및 적절한 취급 절차는 트레이가 구성 요소에 도달하기 전에 트레이의 의도된 상태를 유지하는 데 도움이 됩니다.

재사용을 고려하세요

재사용 가능한 트레이는 여러 번의 취급 주기를 거칠 수 있습니다. 재사용이 포장 시스템의 일부인 경우 피로도, ​​반복 청소, 적재 및 반복 적재를 고려하여 설계해야 합니다. PP는 이러한 특성이 필요한 전기적 및 기계적 성능과 일치하는 응용 분야에 유용할 수 있습니다.

ISO 기반 품질 관리는 프로세스 제어를 위한 구조화된 프레임워크를 제공할 수 있으며, 적용 가능한 제3자 테스트를 사용하여 고객 요구 사항에 따라 관련 자재 또는 제품 특성을 평가할 수 있습니다.

맞춤형 개발에는 어떤 정보가 필요합니까?

맞춤형 트레이는 포장 디자인이 제품과 취급 과정에 대한 명확한 정보로 시작될 때 가장 잘 작동합니다. 입력이 완전할수록 캐비티 형상, 재료 방향, 저항 범위 및 전체 트레이 구조를 결정하는 것이 더 쉬워집니다.

1. 제품을 정의합니다.제품 치수, 전체 모양, 주요 돌출부 및 접촉이 없어야 하는 모든 영역을 제공합니다.
2. 처리 환경을 정의합니다.트레이가 보관, 수동 이송, 생산 라인 회전율, 검사, 적재 또는 운송에 사용되는지 설명하십시오.
3. ESD 요구 사항을 정의합니다.필요한 표면 저항 범위 또는 구성 요소에 적용되는 포장 요구 사항을 명시하십시오.
4. 트레이 치수를 정의합니다.원하는 전체 길이, 너비, 높이 및 운송 컨테이너 또는 생산 장비에 따른 제한 사항을 제공하십시오.
5. 캐비티 구조를 정의합니다.캐비티 수, 캐비티 깊이, 간격, 방향 및 제품 로딩 방향을 결정합니다.
6. 추가 기능을 정의합니다.해당되는 경우 쌓임, 중첩, 쿠션, 위치 지정 기능, 개구부, 라벨 또는 로고 요구 사항을 식별합니다.
7. 재료 방향을 검토하십시오.응용 분야의 전기, 기계, 온도 및 외관 요구 사항과 PP, PET 및 PS를 비교하십시오.

도면 및 치수 데이터

엔지니어링 도면은 중요한 치수, 공차 및 구성 요소 인터페이스에 대한 정확한 정보를 제공할 수 있습니다. 치수 사양은 제품의 기하학적 구조가 상대적으로 단순한 경우에도 유용합니다.

실제 제품 정보

실제 제품은 기본 치수만으로는 설명하기 어려울 수 있는 불규칙한 모양, 실제 접촉면, 높이 변화 및 돌출 구성요소를 명확하게 하는 데 도움이 될 수 있습니다. 목표는 캐비티 설계가 마무리되기 전에 실제 패키지 엔벨로프를 이해하는 것입니다.

포장 장비 및 물류

또한 트레이는 공장에서 이동하는 방식을 중심으로 설계되어야 합니다. 컨테이너 크기, 적재 높이, 네스팅 깊이, 컨베이어 간격 및 작업자 접근이 모두 최종 모양에 영향을 미칠 수 있습니다.

따라서 프로젝트 사양은 적재부터 보관, 생산 라인 전송, 최종 포장 또는 운송 단계까지 트레이의 전체 과정을 설명해야 합니다. 이러한 더 넓은 시야는 캐비티 설계가 프로세스의 한 단계만 해결하는 것을 방지하는 데 도움이 됩니다.

배송 전 확인해야 할 사항은 무엇입니까?

완성된 전자 트레이는 전기적, 물리적 관점에서 모두 점검해야 합니다. 트레이는 캐비티 또는 적층 문제가 있는 동안 저항 범위를 충족할 수 있는 것처럼 필요한 저항 특성을 유지하지 못하면서도 의도한 치수를 충족할 수 있습니다.

전기 검증

지정된 표면 저항 범위는 적절한 저항 테스트 장비를 사용하여 확인할 수 있습니다. 검증은 적용 가능한 시험 방법 및 포장 요구 사항에 따라 수행되어야 합니다.

치수 검증

중요한 치수는 합의된 설계 요구 사항에 따라 측정되어야 합니다. 캐비티 깊이, 캐비티 위치, 트레이 둘레 및 부품이나 외부 취급 장비와 직접적으로 연결되는 모든 기능에 특별한 주의를 기울여야 합니다.

청결도 검사

완성된 트레이를 검사하여 눈에 보이는 오염 물질과 재료 잔해물이 있는지 검사해야 합니다. 이는 특히 청결도가 취급 환경에 영향을 미칠 수 있는 전자제품 포장과 관련이 있습니다.

생산 일관성

품질 관리에는 자재 투입, 성형 조건, 트리밍, 검사 및 완제품 취급이 포함되어야 합니다. 트레이의 전기적, 물리적 특성은 생산 전반에 걸쳐 일관성을 유지해야 하기 때문에 반복 가능한 프로세스가 중요합니다.

필요한 경우 원자재 및 완제품도 해당 제3자 테스트를 거칠 수 있습니다. 정확한 테스트 범위는 고객의 기술 요구 사항과 의도된 전자 응용 분야에 따라 설정되어야 합니다.

맞춤형 열성형 포장 기능에 대해 더 폭넓게 알아보려면 다음을 방문하세요.정전기 방지 열가소성 포장포장 사양을 확정하기 전에 필요한 재료, 저항 범위, 트레이 구조 및 적용 조건을 비교하십시오.
